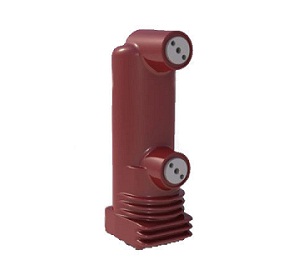

固封極柱 EEP-24/1600-25

型號：EEP-24/1600-25

類型：固封極柱

品牌：大禹漢光(Dayu Hanguang)

產地：湖北孝感

廠家：湖北大禹漢光真空電器有限公司

價格：面議/電詢

產品詳情

主要技術參數	單位	規格
		1600	1250
額定電壓	kV	24
額定電流	A	1600	1250
額定頻率	HZ	50/60
短時(1min)工頻耐受電壓	kV	65(79)
雷電沖擊耐受電壓	kV	125(145)
額定短路開斷電流	kA	25
額定峰值耐受電流	kA	63
額定短路關合電流	kA	63
額定短時耐受電流	kA	25
額定短路持續時間	S	4
額定單個電容器組開斷電流	A	400
額定背對背電容器組開斷電流	A	400
額定操作順序		分-0.3s-合分180S-合分
額定短路開斷電流開斷次數	次	20
機械壽命	次	10000
觸頭自閉力	N	210±50
額定開距下的觸頭反力	N	340±50
額定觸頭壓力下限時的回路電阻	mΩ	≤20
觸頭允許磨損厚度	mm	3
真空滅弧室內部氣體壓力	Pa	≤1x10?3
局部放電值	Pc	≤5

產品配套的真空開關設備的機械特性和機械參數

主要技術參數	單位	規格
		1600	1250
觸頭開距	mm	13±1
平均分閘速度	m/s	1.4±0.2
平均合閘速度	m/s	0.7±0.2
額定觸頭壓力	N	2500±200
觸頭合閘彈跳時間	ms	≤2
觸頭合閘和分閘不同期	ms	≤2
分閘觸頭反彈幅值	mm	≤2
